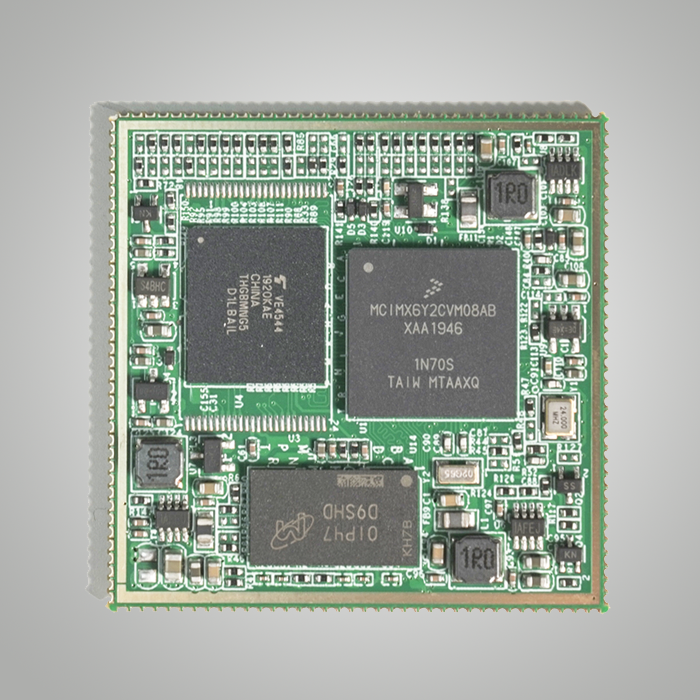

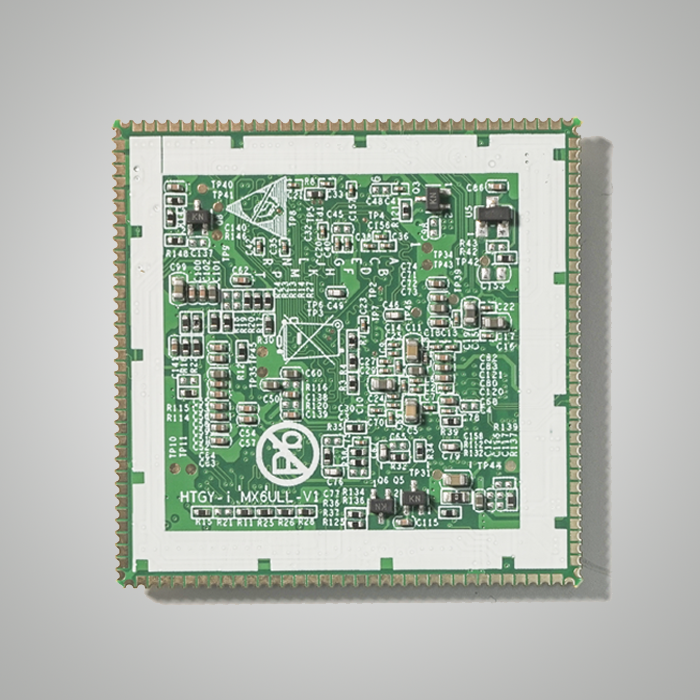

HTGY-i.MX6ULL-SOM
NXP i.MX6ULL 核心板参数
| HTGY-i.MX6ULL-SOM | |||||
| 具体型号 | SOM6800A（标配) | SOM6801A | SOM6802A | ||
| 系统参数 | CPU | MCIMX6Y2CVM08AB | MCIMX6Y2CVM08AB | MCIMX6Y2CVM08AB | 标配MCIMX6Y2CVM08AB |
| DDR3L | 512MB | 512MB | 256MB | 可选256MB/512MB | |
| NAND Flash | 无 | 无 | 256MB | 可选256MB/512MB | |
| eMMC Flash | 4GB | 8GB | 无 | 可选4GB/8GB | |
| 接口参数 | Expand IO Connector | GPIOx107 | GPIOx107 | GPIOx107 | |
| Ethernet | 2路百兆网 | 2路百兆网 | 2路百兆网 | ||
| GPIO | 多达107路GPIO | 多达107路GPIO | 多达107路GPIO | ||
| UART | 8路串口 | 8路串口 | 8路串口 | ||
| I2C | 4路I2C | 4路I2C | 4路I2C | ||
| SPI | 4路SPI | 4路SPI | 4路SPI | ||
| CAN | 2路CAN | 2路CAN | 2路CAN | ||
| ADC | 8路ADC | 8路ADC | 8路ADC | ||
| PWM | 8路PWM | 8路PWM | 8路PWM | ||
| I2S | 3路I2S | 3路I2S | 3路I2S | ||
| Camera | 一路8位并行摄像头接口 | 一路8位并行摄像头接口 | 一路8位并行摄像头接口 | ||
| LCD | 一路24位并行显示器接口 | 一路24位并行显示器接口 | 一路24位并行显示器接口 | ||
| USB | 2路USB2.0 | 2路USB2.0 | 2路USB2.0 | ||
| JTAG | JTAG调试口 | JTAG调试口 | JTAG调试口 | ||
| 电气参数 | 输入额定电压 | 5V DC | 5V DC | 5V DC | |
| 输入最大电流 | 预测量 | 预测量 | 预测量 | ||
| 工作温度 | -40℃~105℃ | -40℃~105℃ | -40℃~105℃ | ||
| 存储温度 | -40℃~70℃ | -40℃~70℃ | -40℃~70℃ | ||
| 湿度 | 工作5%-90%非凝露 | 工作5%-90%非凝露 | 工作5%-90%非凝露 | ||
| 平均无故障时间(MTBF) | ≥100,000小时 | ≥100,000小时 | ≥100,000小时 | ||
| 认证 | 预认证UL/CE | 预认证UL/CE | 预认证UL/CE | ||
| 结构参数 | 屏蔽罩 | 无 | 无 | 无 | 可选加装 |
| 散热片 | 无 | 无 | 无 | ||
| 散热风扇 | 无 | 无 | 无 | ||
| 重量 | 预测量 | 预测量 | 预测量 | ||
| 封装 | 邮票孔 | 邮票孔 | 邮票孔 | ||
| 外形尺寸 | 42mm x 42mm x 4mm | 42mm x 42mm x 4mm | 42mm x 42mm x 4mm | ||
| 引脚间距 | 1.1mm | 1.1mm | 1.1mm | ||
| 引脚焊盘尺寸 | 2.2mm x 0.6mm | 2.2mm x 0.6mm | 2.2mm x 0.6mm | ||
| 板层 | 6层板 | 6层板 | 6层板 | ||
| 总引脚数 | 148PIN | 148PIN | 148PIN | ||

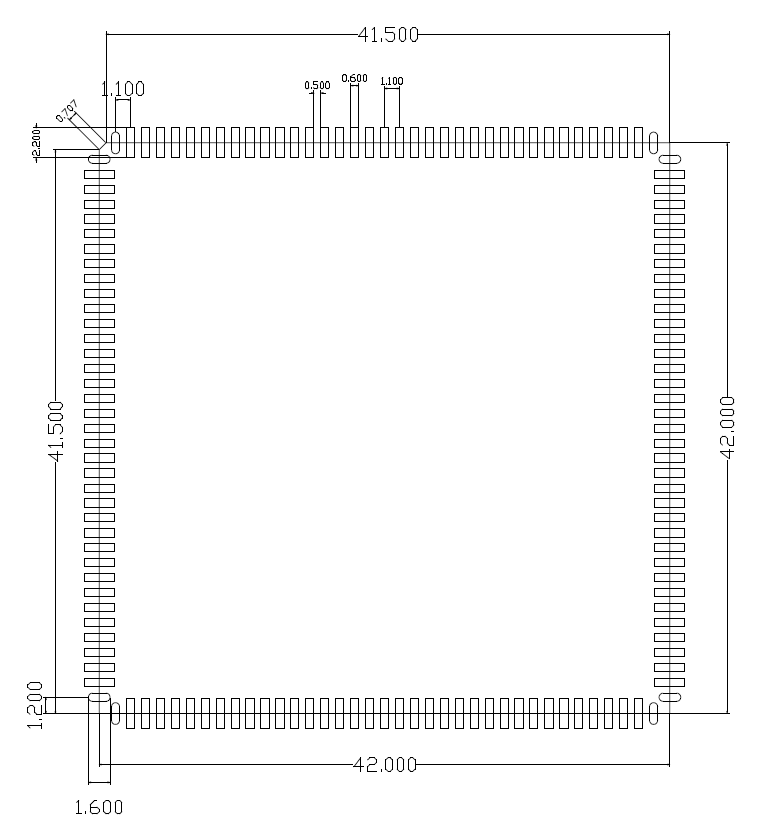

核心板尺寸图

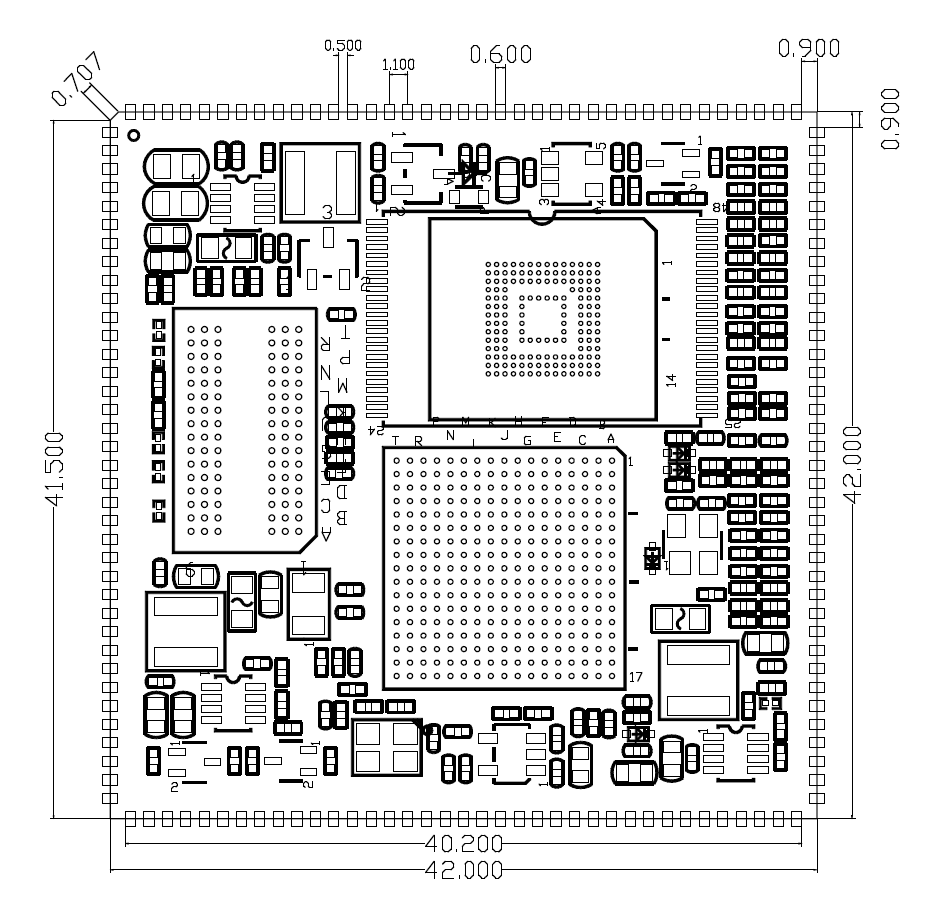

推荐PCB封装图
